Introducción

Una gráfica o una representación gráfica o un gráfico, es un tipo de representación de datos, generalmente cuantitativos, mediante recursos visuales (líneas, vectores, superficies o símbolos), para que se manifieste visualmente la relación matemática o correlación estadística que guardan entre sí.

Wikipedia

Paquetes de R para gráficos

R posee una serie de paquetes construido para la visualización de datos que hacen que tengan una excelente presentación. Empezando por funciones del núcleo base, hasta paquetes que elaboran gráficos interactivos

Elegir el gráfico adecuado es muy importante pues existen diferentes alternativos y se debe escoger el apropiado para representar los datos. El tipo de dato determina el tipo de grafico asi:

Tipo de variable	Escala	Gráfico
Cualitativas
	Nominal	torta
	Ordinal	barras

Cuantitativas	Intervalo-razón	diagrama de tallos y hojas
		histograma
		diagrama de cajas
		diagrama de densidad
		diagrama de puntos
		diagrama de lineas
		diagrama de radar
		gráfico likert
		mapa de calor

Gráficos variables cualitativas con R base

Gráfico de tortas

a=rep("Cultutal", 360145)
b=rep("Pastoral", 61496)
c=rep("Bienestar",49912)
d=rep("Deportivo",11777)
data=c(a,b,c,d)
t=table(data)
lbs=c("Cultural", "Pastoral", "Bienestar", "Deportivo")
pct=round(t/sum(t)*100)
labs=paste(lbs, pct)
labs=paste(labs, "%", sep = " ")
pie(t, labels=labs, main=" Participación eventos Medio Universitario",
    col = paleta4)

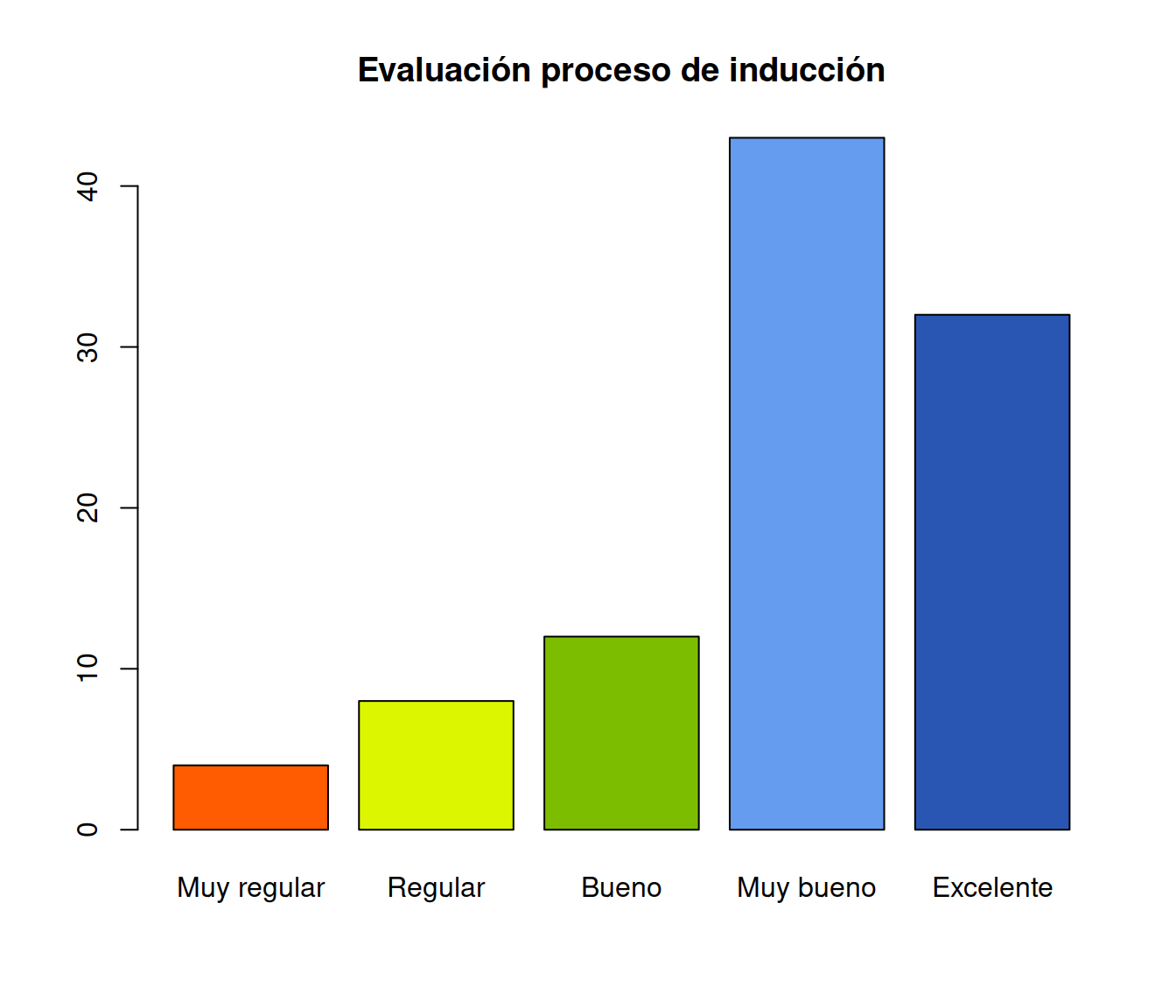

Diagrama de barras

ev=c(4,  8, 12, 43, 32)
names(ev)=c("Muy regular", "Regular", "Bueno", "Muy bueno","Excelente")
barplot(ev, col=c("#ff5b00","#dcf600","#7dbd00","#659cef","#2956b2"), main = "Evaluación proceso de inducción")

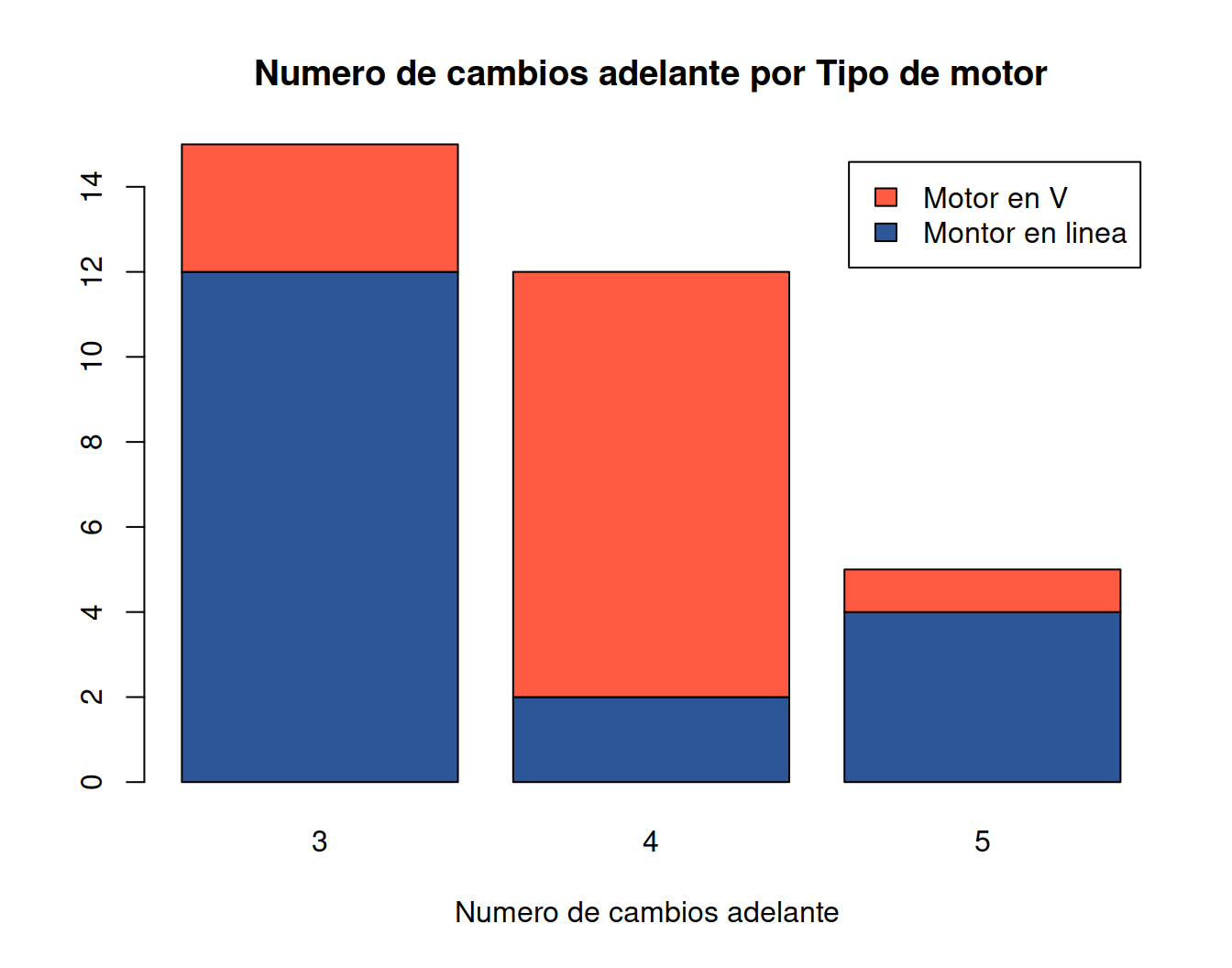

Diagrama de barras dos variables

counts <- table(mtcars$vs, mtcars$gear); rownames(counts)=c("Montor en linea", "Motor en V")
barplot(counts, main="Numero de cambios adelante por Tipo de motor",  xlab="Numero de cambios adelante ",col=c(c6,c2),
  legend = rownames(counts))

Gráficas variables cuantitativas con R base

Diagrama de árbol

nf=c(4.1, 2.7, 3.1, 3.2, 3.0, 3.2, 2.0, 2.4, 1.6, 3.2, 3.1, 2.6, 2.0, 2.4, 2.8, 3.3, 4.0, 3.4, 3.0, 3.1, 2.7, 2.7, 3.0, 3.8, 3.2, 2.2, 3.5, 3.5, 3.8, 3.5, 3.9, 4.2, 4.3, 3.9, 3.2, 3.5, 3.5, 3.7, 4.1, 3.7, 3.5, 3.6, 3.2, 3.1, 3.4, 3.0, 3.0, 3.0, 2.7, 1.7, 3.6, 2.1, 2.4, 3.0, 3.1, 2.5, 2.5, 3.6, 2.2, 2.4, 3.1, 3.3, 2.7, 3.7, 3.0, 2.7, 3.0, 3.2, 3.1, 2.4, 3.0, 2.7, 2.5, 3.0, 3.0, 3.0, 3.2, 3.1, 3.8, 4.1, 3.7, 3.5, 3.0, 3.7, 3.7, 4.1, 3.7, 3.9, 3.7, 2.0)
stem(nf)


  The decimal point is at the |

  1 | 67
  2 | 00012244444
  2 | 555677777778
  3 | 0000000000000011111111222222223344
  3 | 555555566677777777888999
  4 | 0111123

Este diagrama ordena los datos de manera que se puede determinar tanto en mínimo (1.6) como el máximo (4.3) , además de visualizar donde están la mayor concentración de ellos.

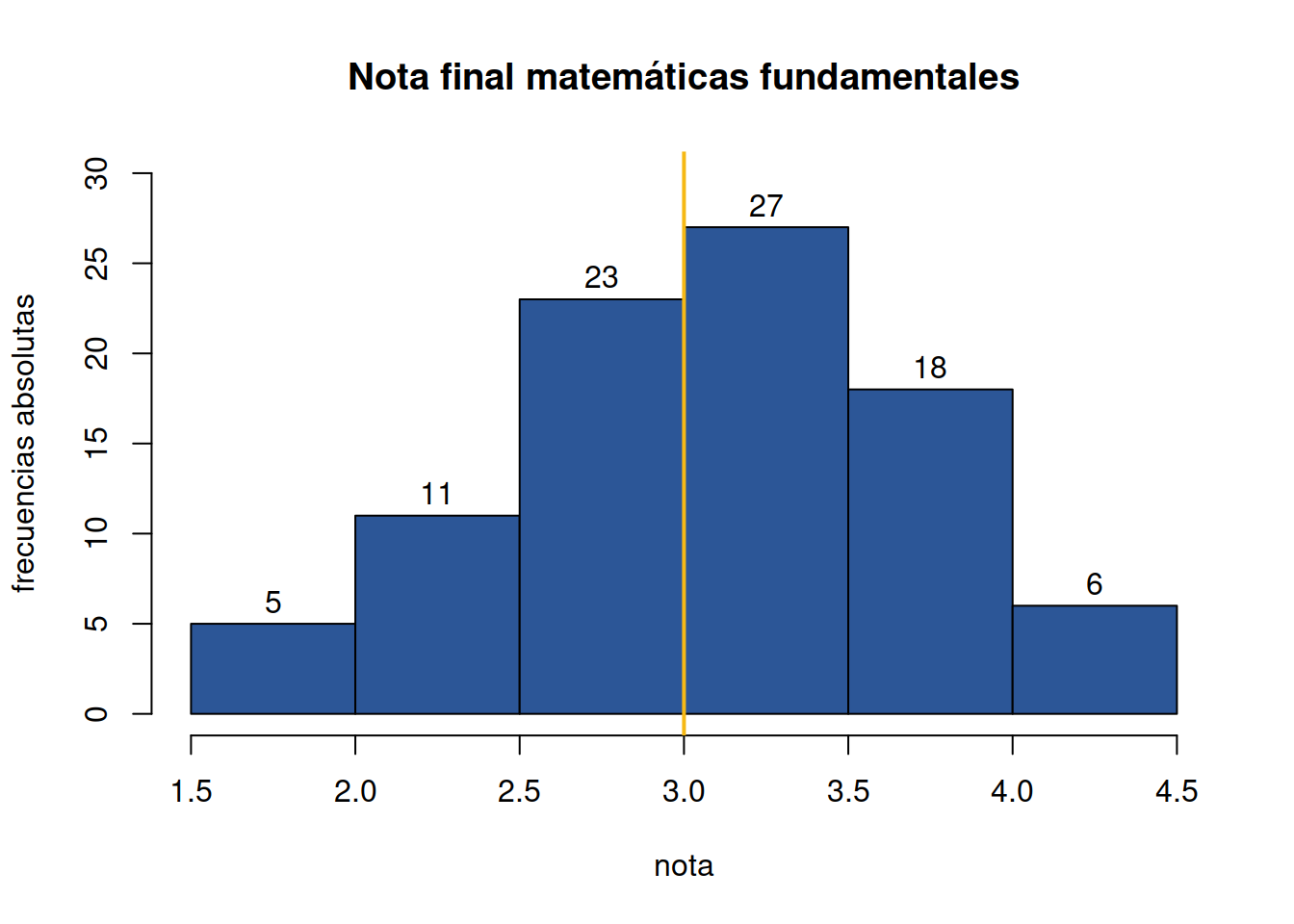

Histograma

h1=hist(nf, main = "Nota final matemáticas fundamentales", xlab = "nota", ylab="frecuencias absolutas", labels=TRUE, col=c6, ylim = c(0,30))
abline(v=3,col="#f6b915", lwd=2)

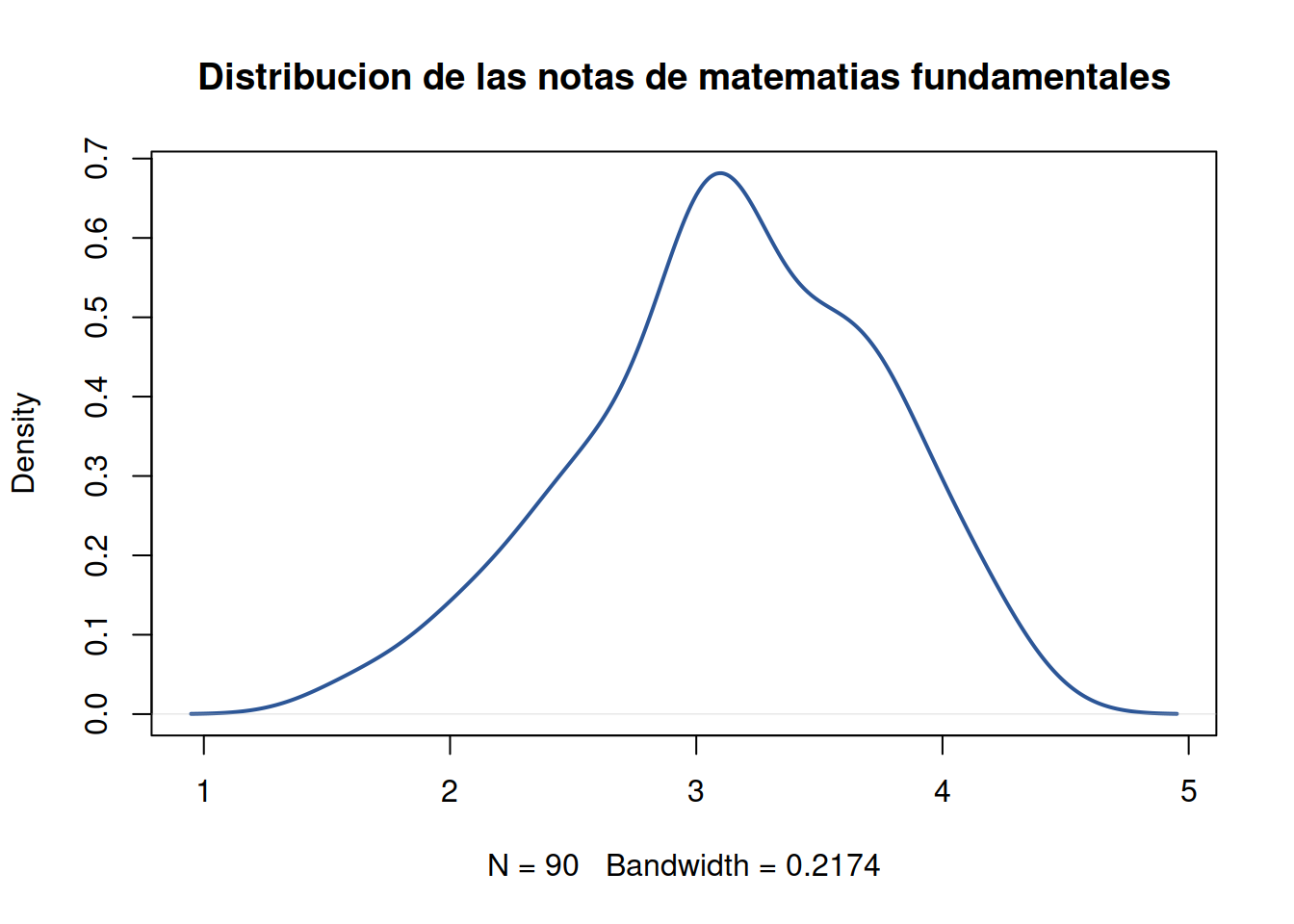

Diagrama de densidad

nf=c(4.1, 2.7, 3.1, 3.2, 3.0, 3.2, 2.0, 2.4, 1.6, 3.2, 3.1, 2.6, 2.0, 2.4, 2.8, 3.3, 4.0, 3.4, 3.0, 3.1, 2.7, 2.7, 3.0, 3.8, 3.2, 2.2, 3.5, 3.5, 3.8, 3.5, 3.9, 4.2, 4.3, 3.9, 3.2, 3.5, 3.5, 3.7, 4.1, 3.7, 3.5, 3.6, 3.2, 3.1, 3.4, 3.0, 3.0, 3.0, 2.7, 1.7, 3.6, 2.1, 2.4, 3.0, 3.1, 2.5, 2.5, 3.6, 2.2, 2.4, 3.1, 3.3, 2.7, 3.7, 3.0, 2.7, 3.0, 3.2, 3.1, 2.4, 3.0, 2.7, 2.5, 3.0, 3.0, 3.0, 3.2, 3.1, 3.8, 4.1, 3.7, 3.5, 3.0, 3.7, 3.7, 4.1, 3.7, 3.9, 3.7, 2.0)
plot(density(nf), main="Distribucion de las notas de matematias fundamentales", col=c6, lwd=2)

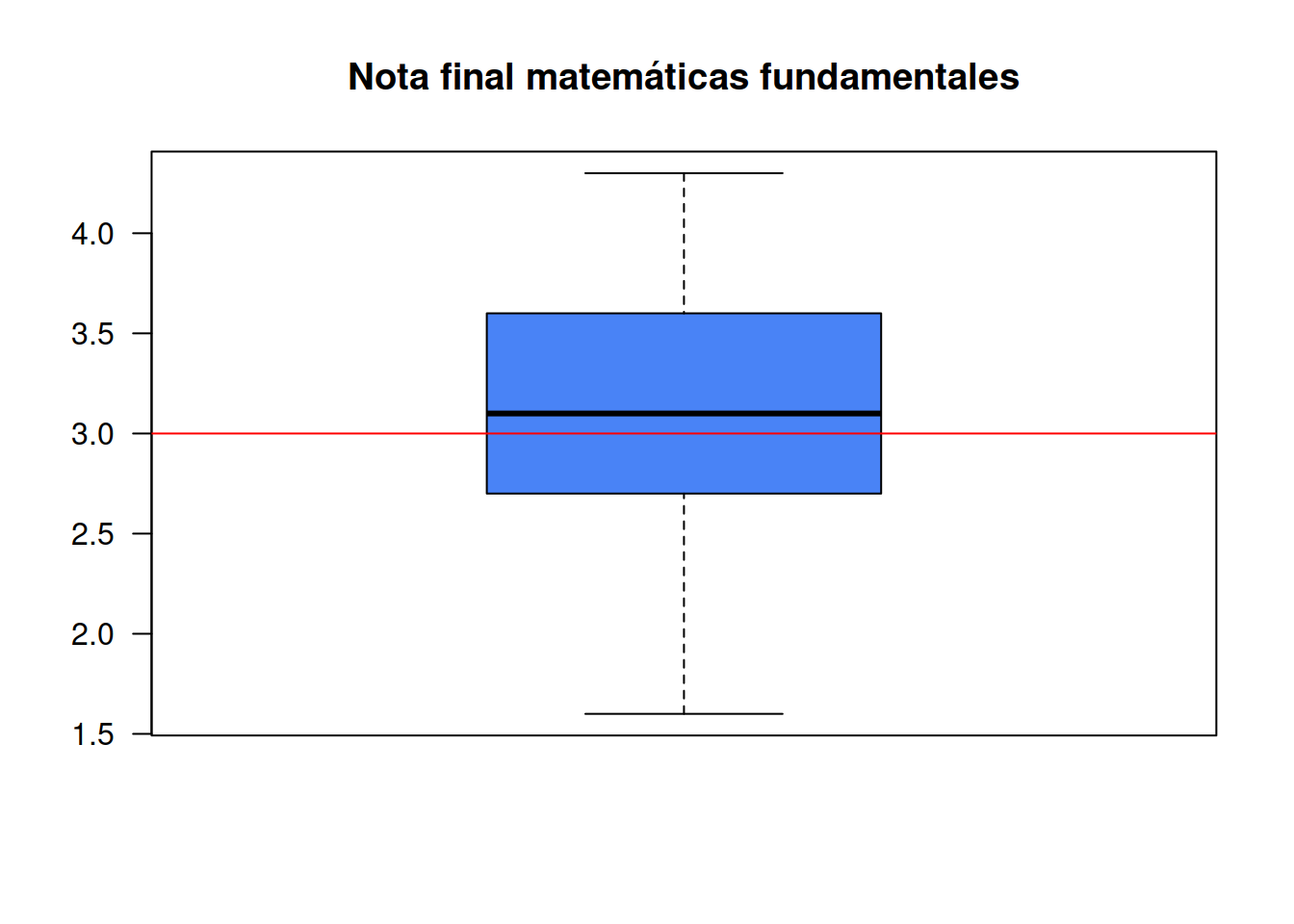

Diagrama de cajas

nf=c(4.1, 2.7, 3.1, 3.2, 3.0, 3.2, 2.0, 2.4, 1.6, 3.2, 3.1, 2.6, 2.0, 2.4, 2.8, 3.3, 4.0, 3.4, 3.0, 3.1, 2.7, 2.7, 3.0, 3.8, 3.2, 2.2, 3.5, 3.5, 3.8, 3.5, 3.9, 4.2, 4.3, 3.9, 3.2, 3.5, 3.5, 3.7, 4.1, 3.7, 3.5, 3.6, 3.2, 3.1, 3.4, 3.0, 3.0, 3.0, 2.7, 1.7, 3.6, 2.1, 2.4, 3.0, 3.1, 2.5, 2.5, 3.6, 2.2, 2.4, 3.1, 3.3, 2.7, 3.7, 3.0, 2.7, 3.0, 3.2, 3.1, 2.4, 3.0, 2.7, 2.5, 3.0, 3.0, 3.0, 3.2, 3.1, 3.8, 4.1, 3.7, 3.5, 3.0, 3.7, 3.7, 4.1, 3.7, 3.9, 3.7, 2.0)
boxplot(nf, main="Nota final matemáticas fundamentales",col=c4, las=1)
abline(h=3, col="red")

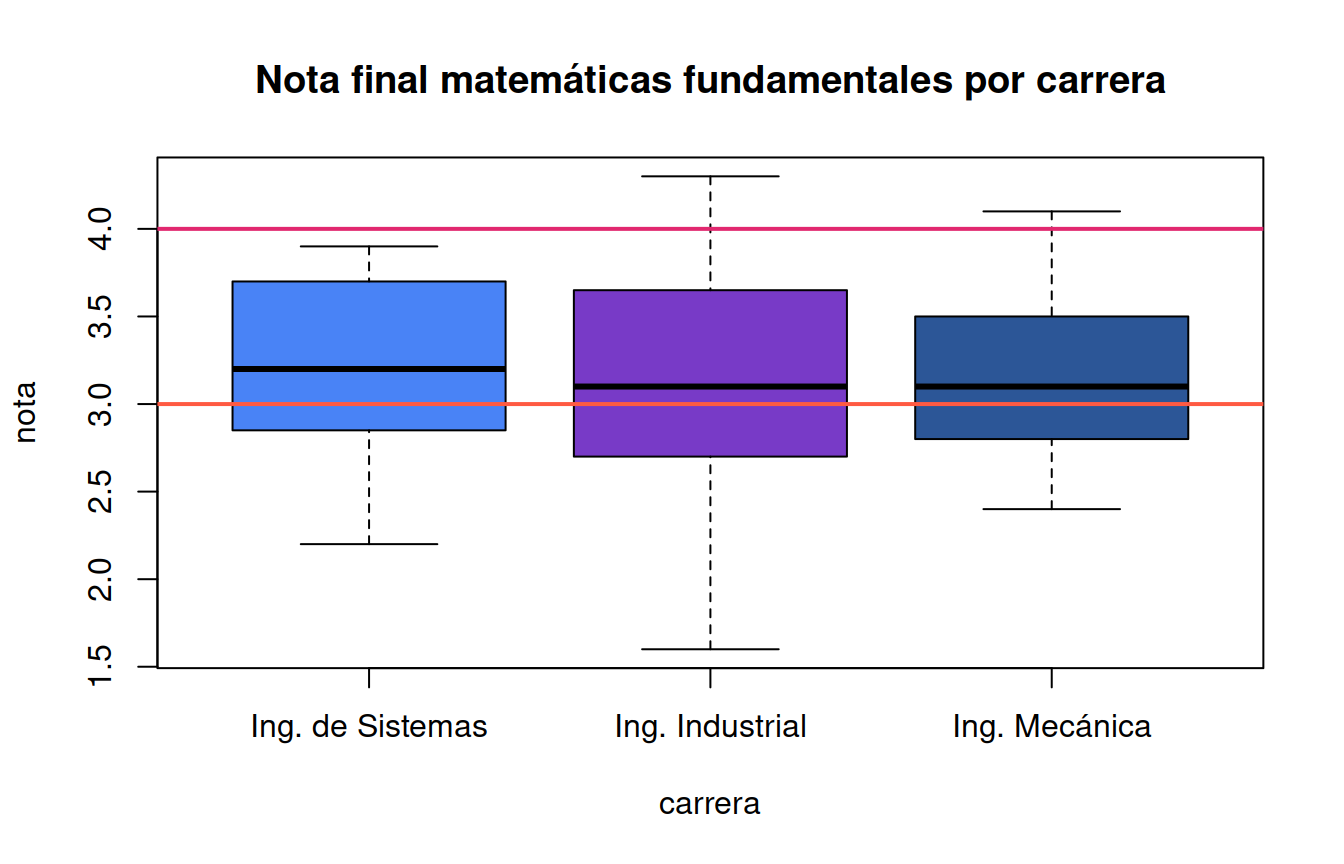

Diagrama de cajas

nf=c(4.1, 2.7, 3.1, 3.2, 3.0, 3.2, 2.0, 2.4, 1.6, 3.2, 3.1, 2.6, 2.0, 2.4, 2.8, 3.3, 4.0, 3.4, 3.0, 3.1, 2.7, 2.7, 3.0, 3.8, 3.2, 2.2, 3.5, 3.5, 3.8, 3.5, 3.9, 4.2, 4.3, 3.9, 3.2, 3.5, 3.5, 3.7, 4.1, 3.7, 3.5, 3.6, 3.2, 3.1, 3.4, 3.0, 3.0, 3.0, 2.7, 1.7, 3.6, 2.1, 2.4, 3.0, 3.1, 2.5, 2.5, 3.6, 2.2, 2.4, 3.1, 3.3, 2.7, 3.7, 3.0, 2.7, 3.0, 3.2, 3.1, 2.4, 3.0, 2.7, 2.5, 3.0, 3.0, 3.0, 3.2, 3.1, 3.8, 4.1, 3.7, 3.5, 3.0, 3.7, 3.7, 4.1, 3.7, 3.9, 3.7, 2.0)
cc=c(20, 10, 20, 20, 20, 20, 20, 20, 20, 30, 20, 20, 20, 10, 30, 20, 20, 30, 20, 30, 30, 20, 10, 30, 20, 20, 30, 30, 10, 20, 10, 20, 20, 20, 10, 20, 10, 20, 20, 30, 30, 30, 10, 30, 20, 20, 20, 20, 20, 20, 10, 20, 30, 30, 10, 10, 10, 20, 10, 20, 10, 30, 20, 10, 20, 30, 10, 30, 30, 30, 20, 30, 30, 30, 30, 30, 30, 20, 10, 30, 10, 20, 20, 10, 20, 20, 20, 20, 10, 20)
labs=c("Ing. de Sistemas","Ing. Industrial","Ing. Mecánica")
boxplot((nf~cc),main="Nota final matemáticas fundamentales por carrera",
        col=c(c4,c5,c6), names=labs, xlab = "carrera", ylab = "nota")
abline(h=3, col=c2,  lwd=2)
abline(h=4, col=c3, lwd=2)

Diagrama de dispersión

ed=round(rnorm(90,18,1),1)
plot(ed,nf, main="Edad vs Nota final matemáticas fundamentales", ylim = c(0,5), xlab = "Edad", ylab = "Nota final",col="#447270",pch=19)
grid()

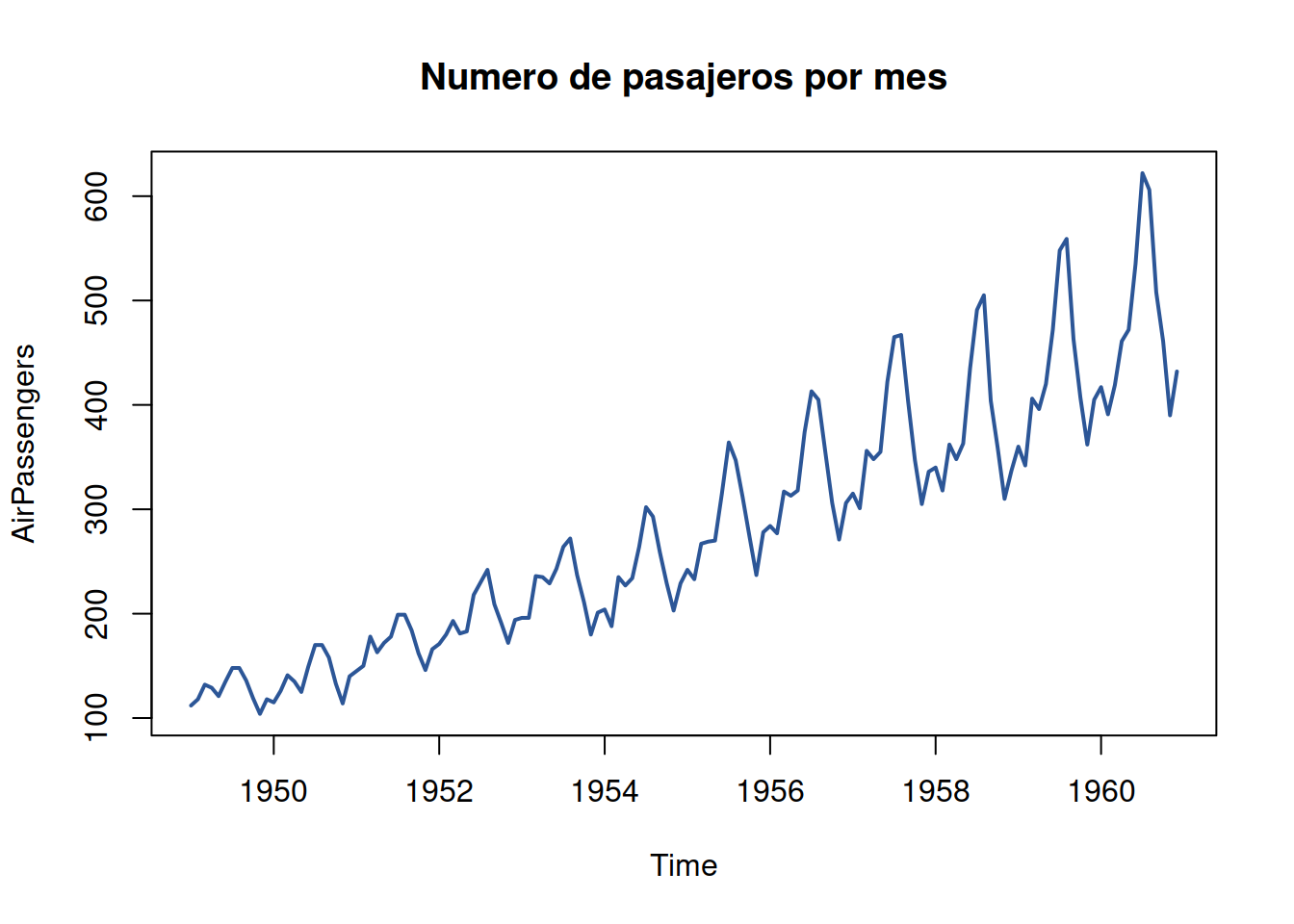

Gráfica de series de tiempo

plot(AirPassengers, main="Numero de pasajeros por mes", col=c6, lwd = 2)

Resumen

x=rnorm(100,100,20)
y=rnorm(100,100,25)
z=rbinom(100,4,0.30)
t=1:100
par(mfrow=c(2, 2))
pie(table(z))
barplot(table(z))
stem(x)
hist(x)
boxplot(x)
plot(x,y)
plot(t,y, type="l")
plot(density(x))
par(mfrow=c(1, 1))

Gráficos con ggplot2

Data: capa de los datos
Aesthetics: capa estética (aes), definimos las variables a utilizar en el gráfico
Geometries: capa de geometrías, se define el tipo de gráfica a realizar
Facets: capa de facetas, permite detallar la gráfica por categorías
Statistics: capa de estadística, permite agregar modelos
Coordinates: capa de coordenadas, permite ajustar las escalas de los ejes
Theme: capas de características del gráfico que no dependen de los datos

Visualizacion de datos con ggplot2

library(readr)
library(ggplot2)
clasificacion=read.csv("data/spi_global_rankings_intl.csv")

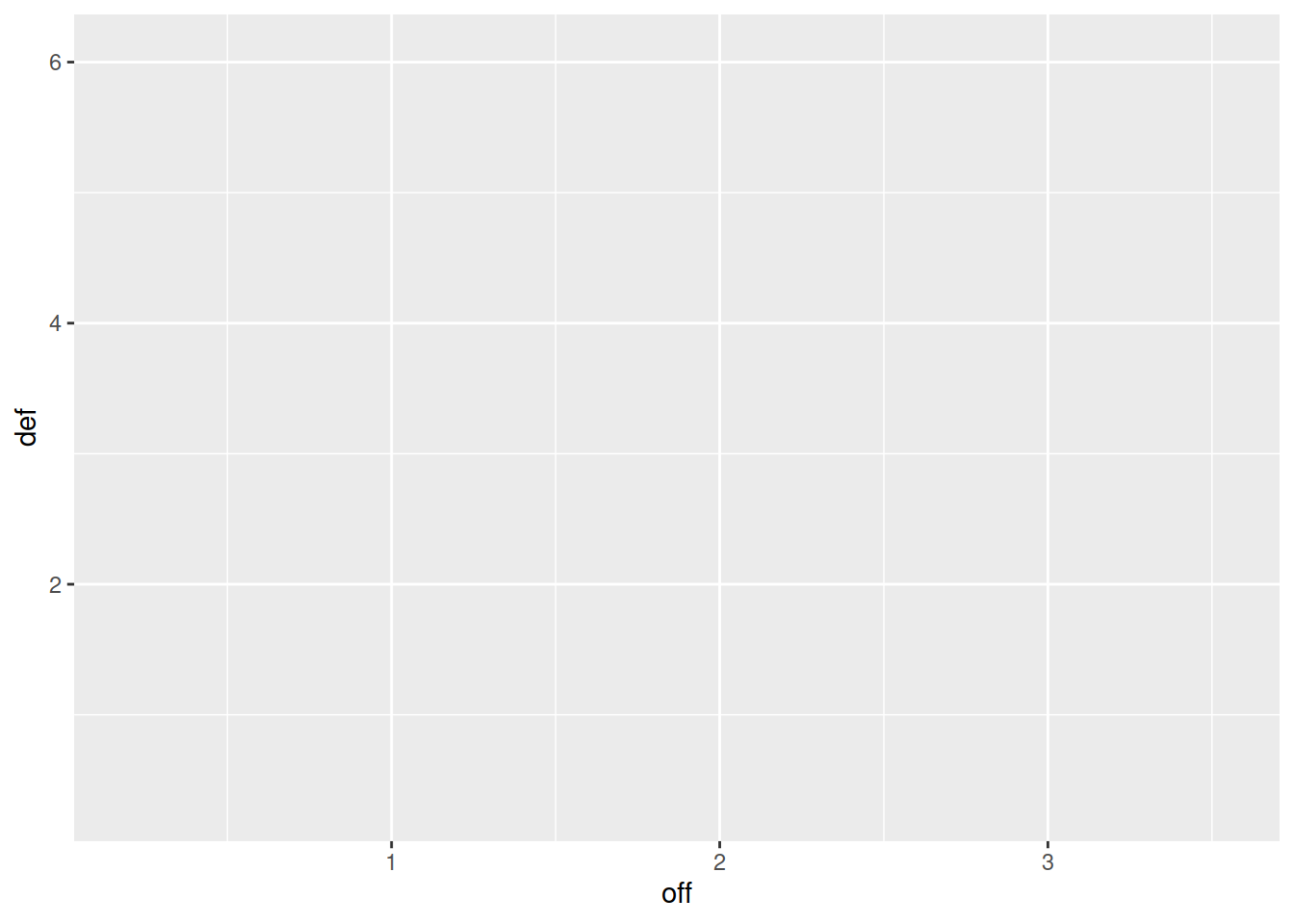

ggplot(clasificacion, aes(x=off , y=def))

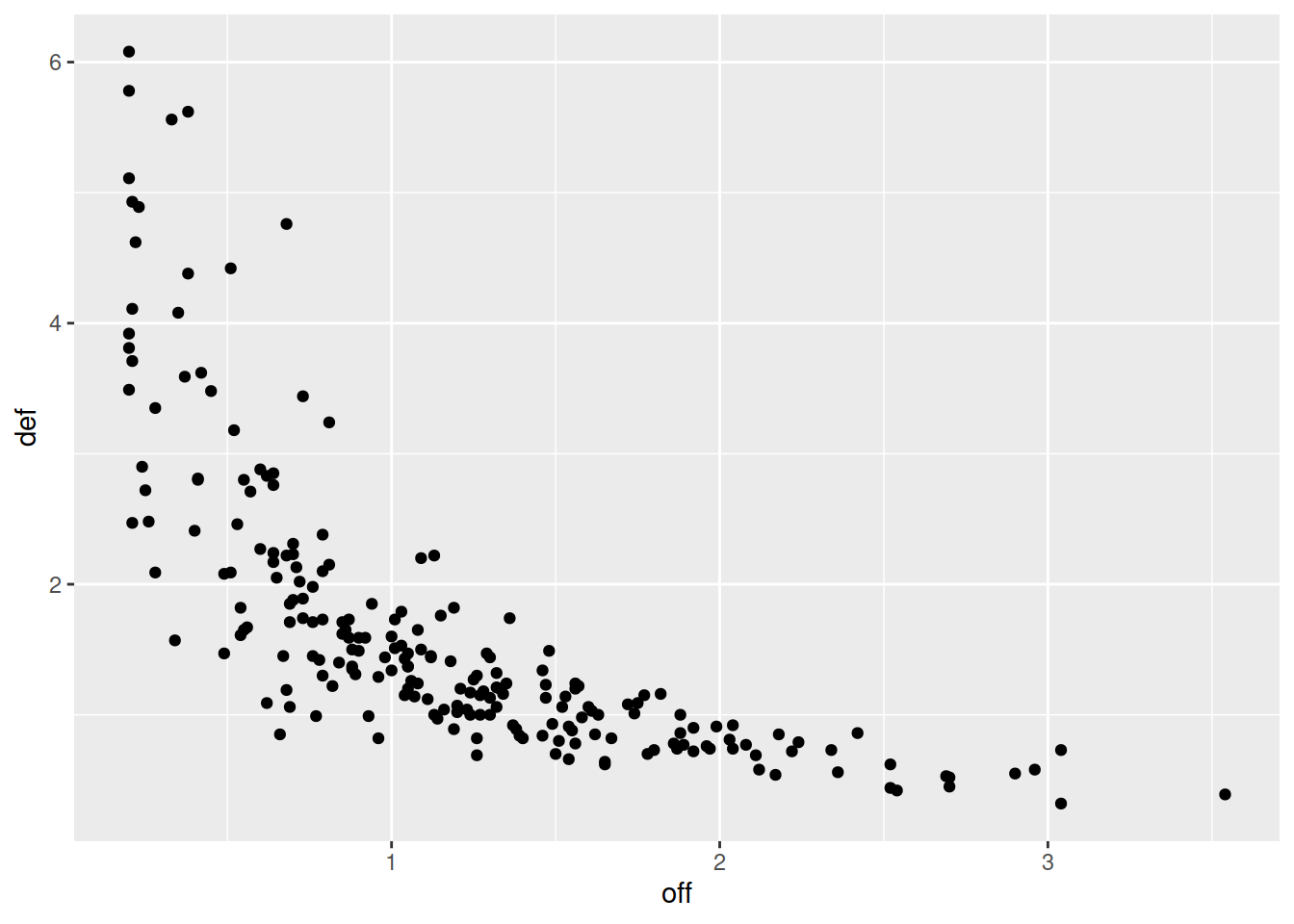

ggplot(clasificacion, aes(x=off , y=def))+
  geom_point()

ggplot(clasificacion, aes(x=off , y=def))+
  geom_point()

geo_point()	geom_bar()	geom_col()	stat_count()
geom_boxplot()	stat_boxplot()	geom_density()	stat_density()
geom_histogram()	geom_violin()

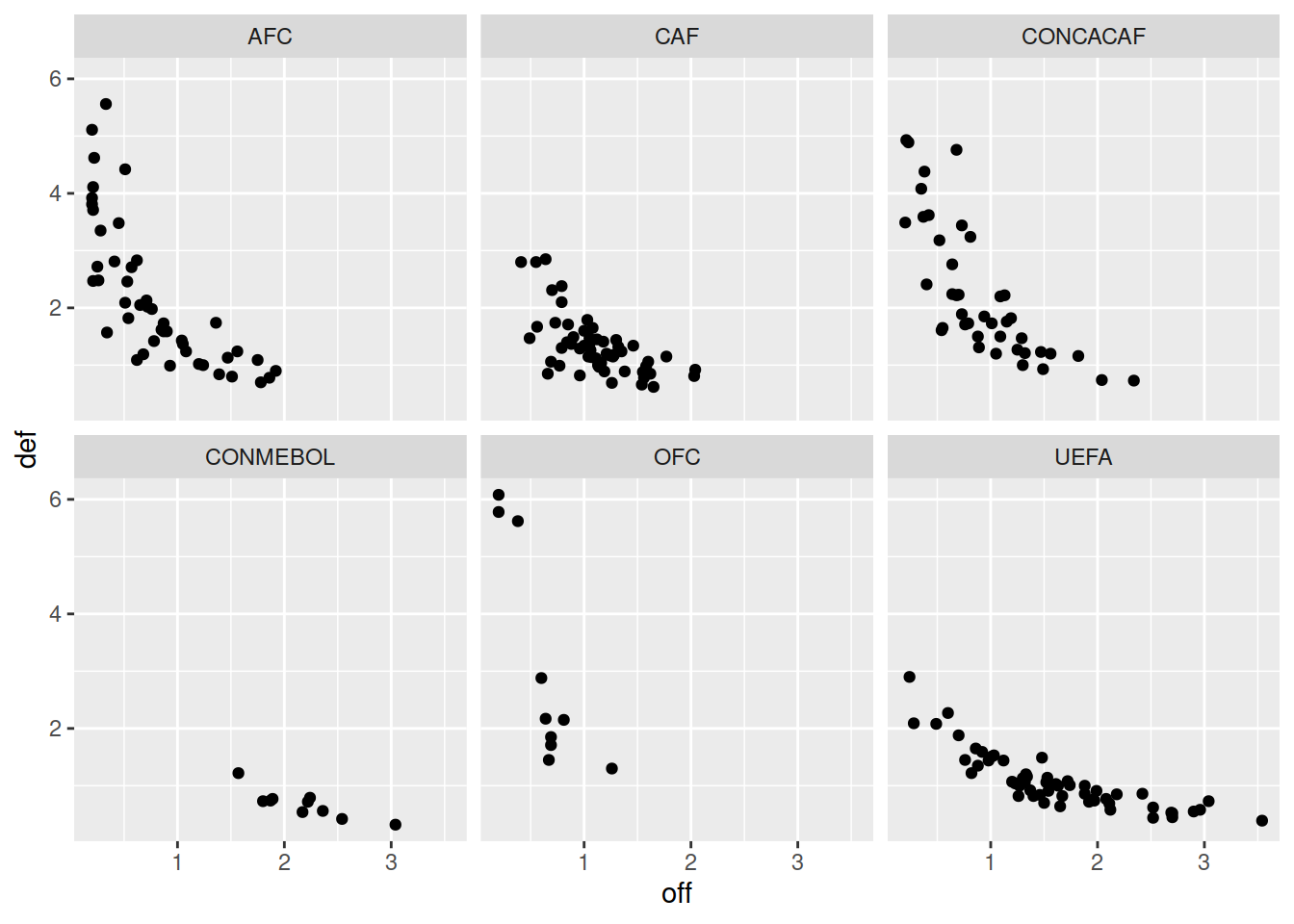

ggplot(clasificacion, aes(x=off , y=def))+
  geom_point()+
  facet_wrap(~ confed)

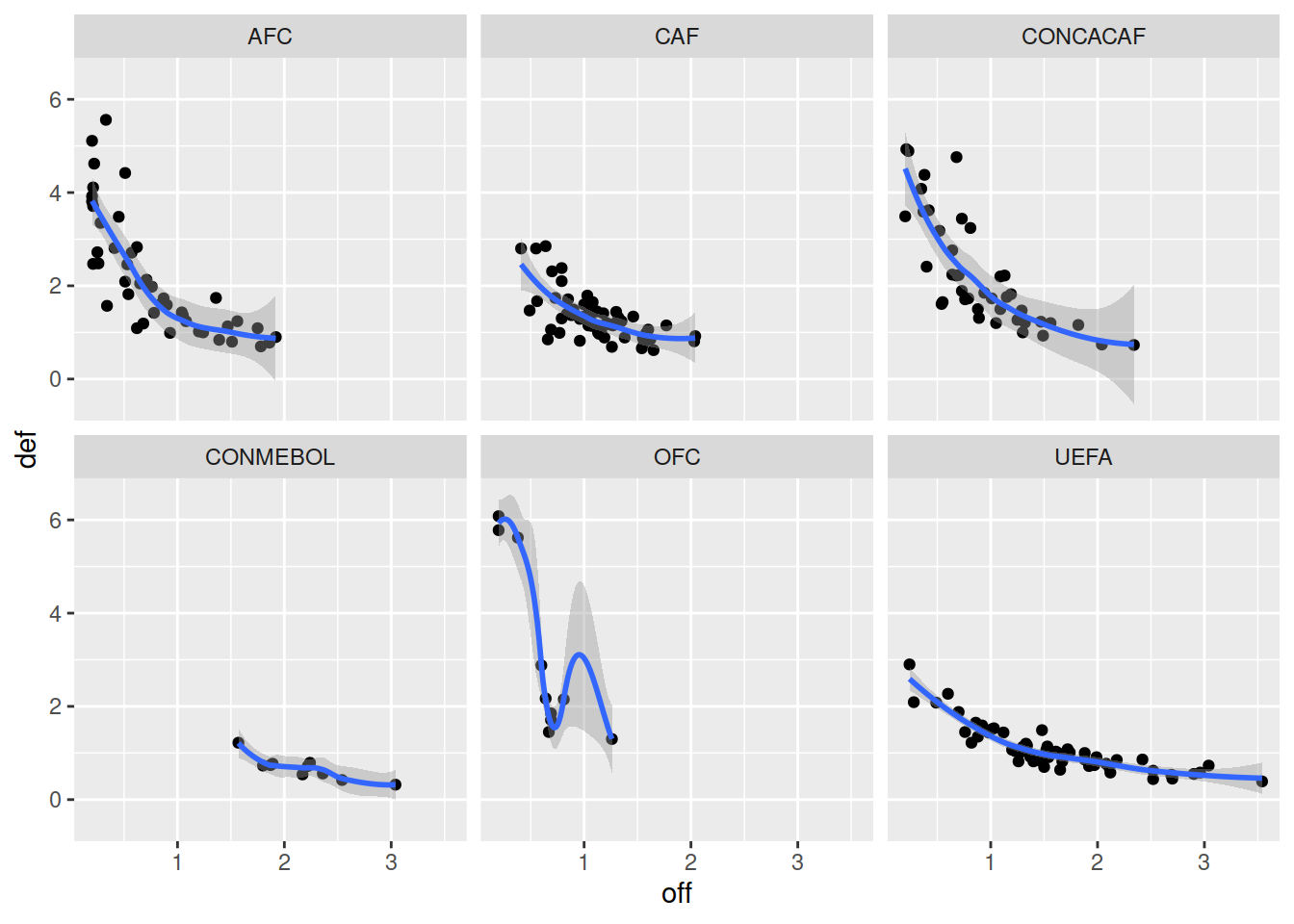

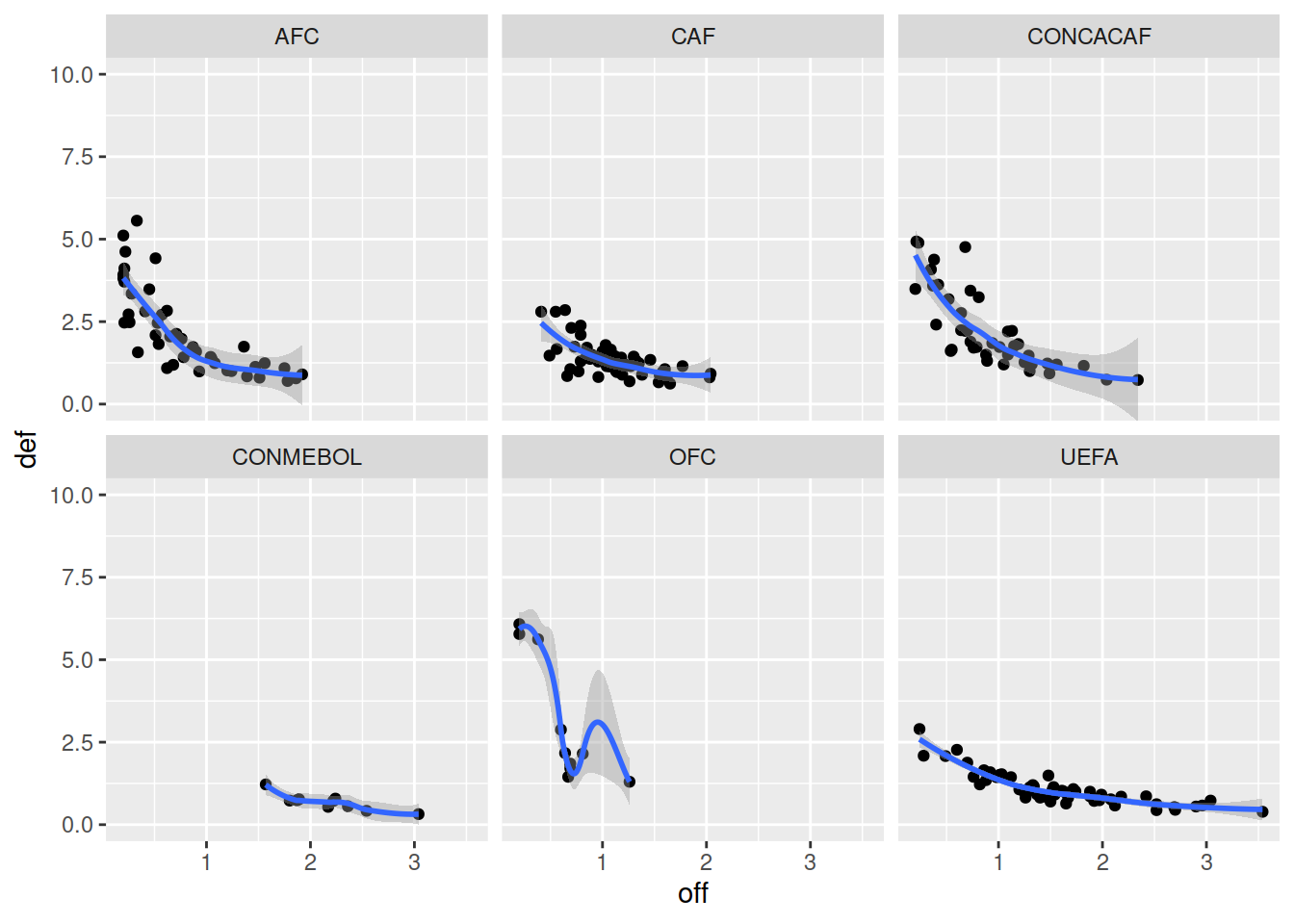

ggplot(clasificacion, aes(x=off , y=def))+  geom_point()+
  facet_wrap(~ confed)+ stat_smooth(method = "loess" , formula =y ~ x)

ggplot(clasificacion, aes(x=off , y=def))+  geom_point()+  facet_wrap(~ confed)+ stat_smooth(method = "loess" , formula =y ~ x)+
    coord_cartesian(ylim = c(0, 10))

library(ggplot2)

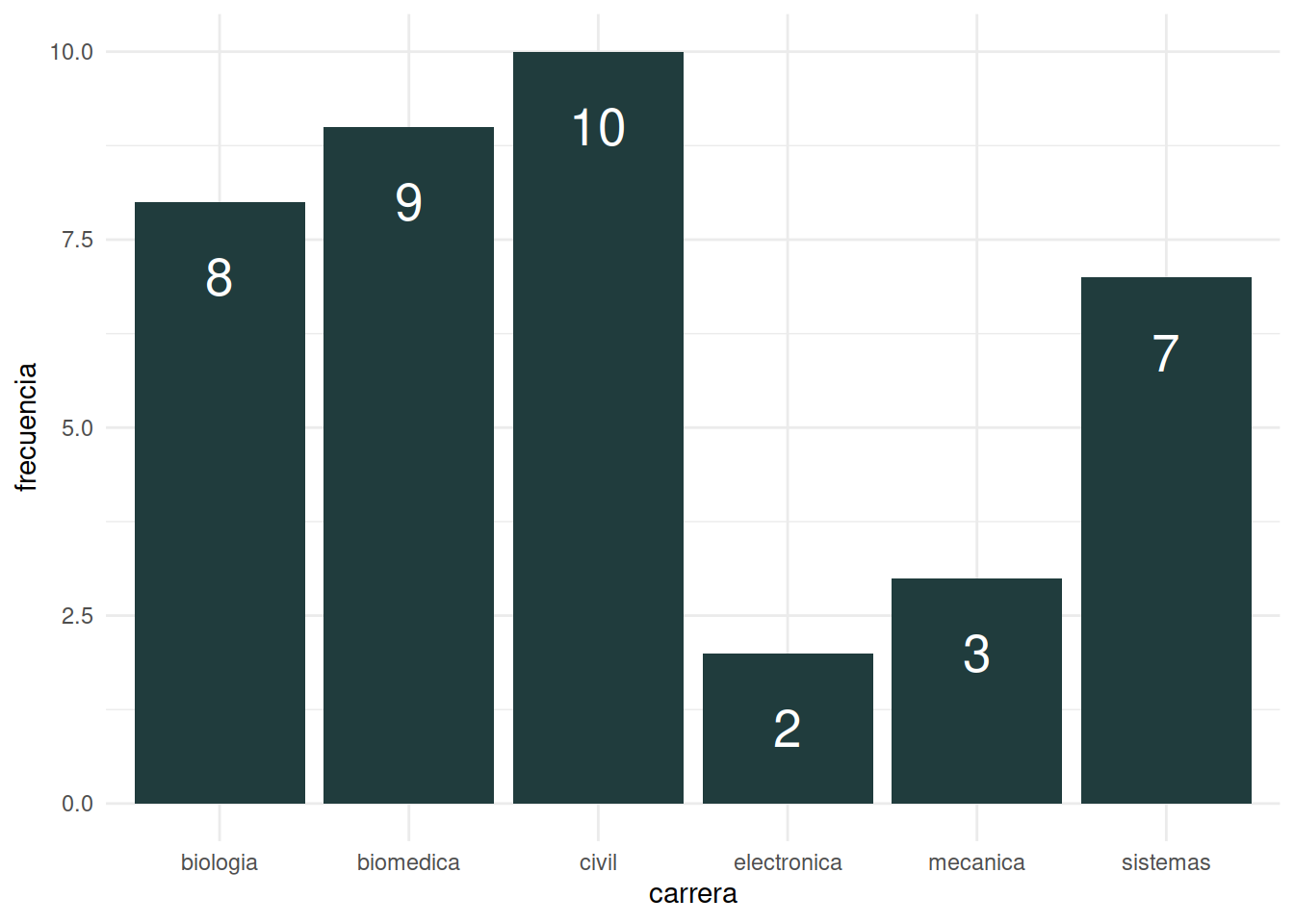

data=data.frame(carrera=c("biologia","biomedica","civil","electronica","mecanica",  "sistemas"),frecuencia=c(8, 9,10,2, 3,7))

ggplot(data, aes(x=carrera, y=frecuencia)) +
  geom_bar(stat="identity", fill="#203c3d")+
  geom_text(aes(label=frecuencia), vjust=2.5, color="white", size=7)+
  theme_minimal()

library(ggplot2)

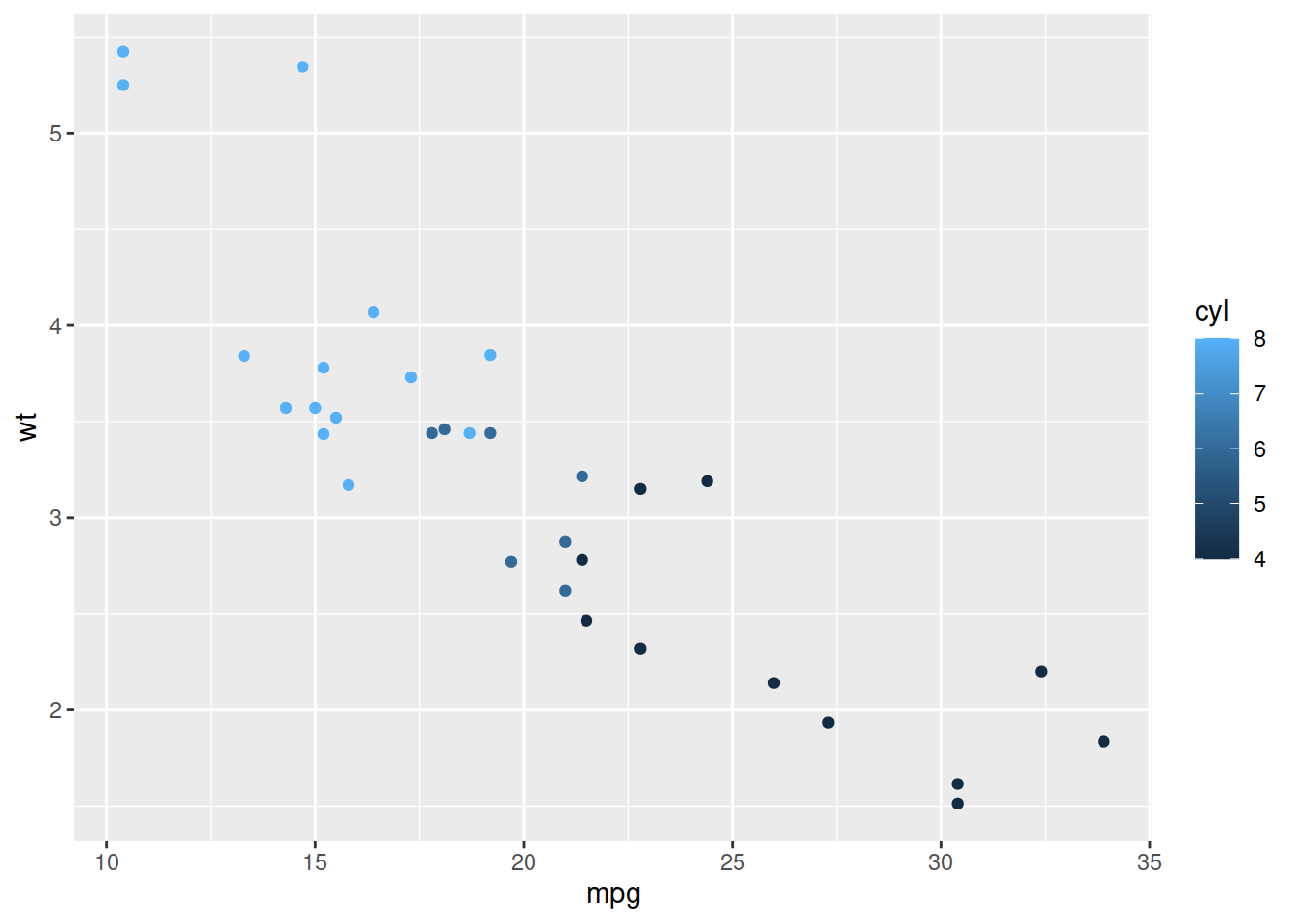

ggplot(mtcars, aes(x=mpg, y=wt, colour = cyl)) +
  geom_point()

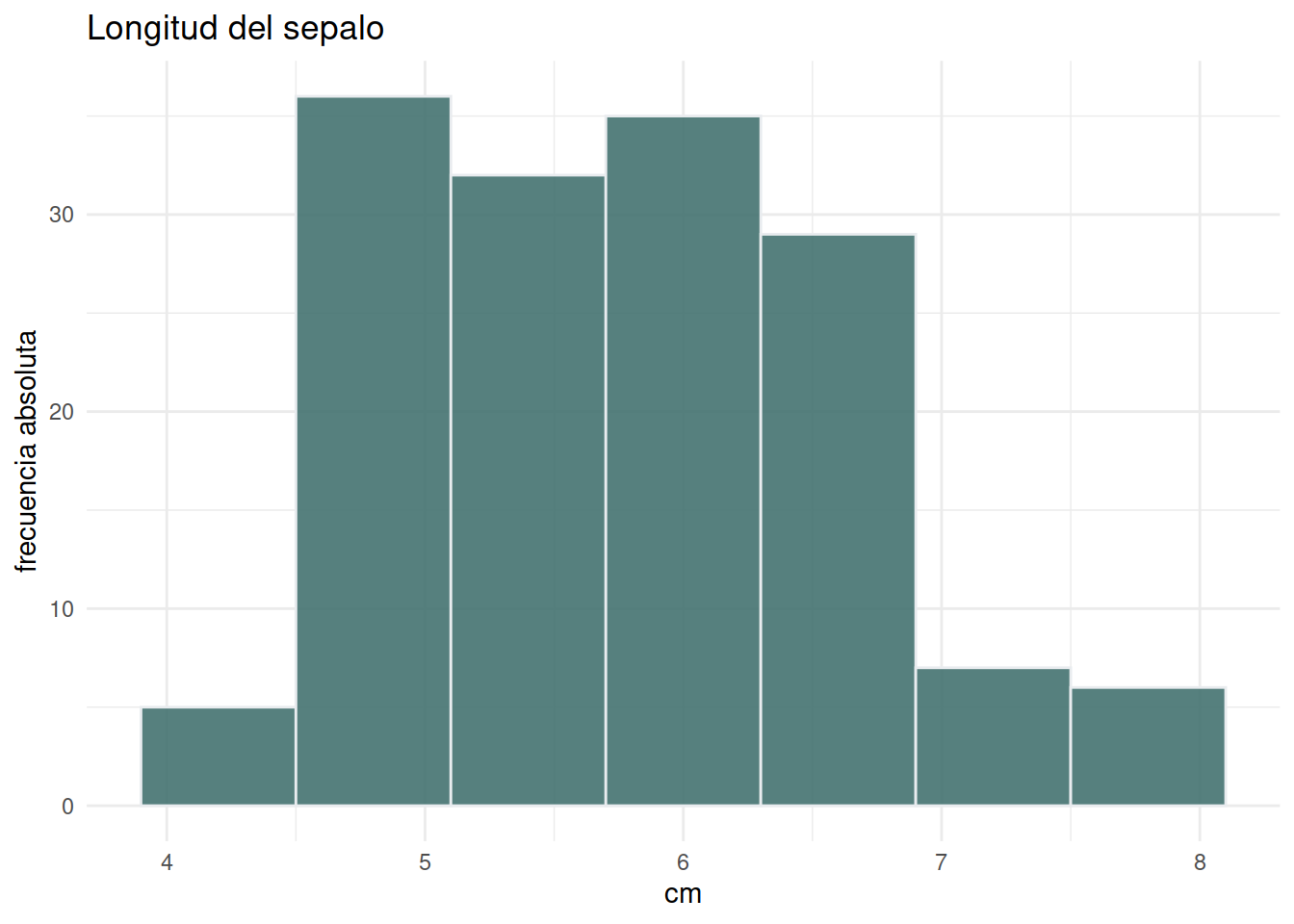

ggplot(iris, aes(Sepal.Length)) +
       geom_histogram(bins = 7,fill="#447270", color="#e9ecef", alpha=0.9)+
       theme_minimal() +
       labs(x = "cm", y = "frecuencia absoluta") +
       ggtitle("Longitud del sepalo")

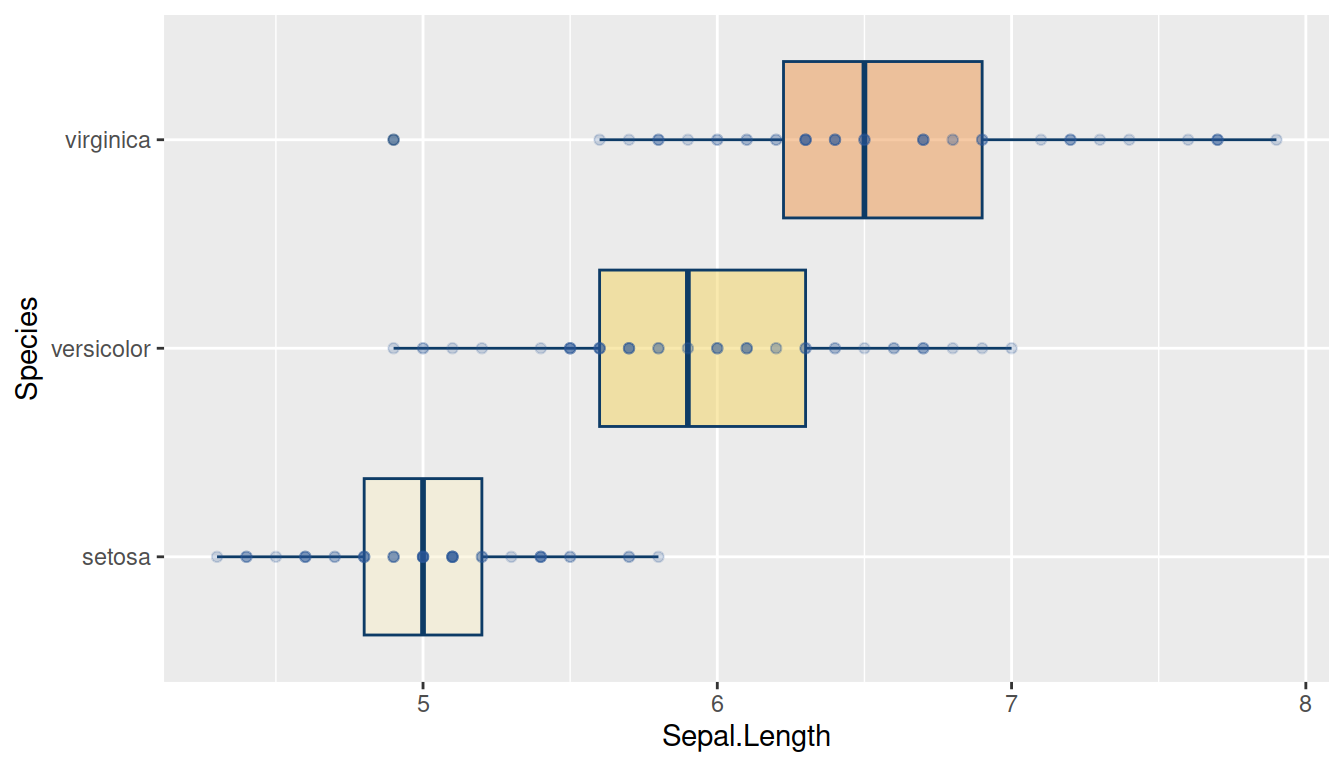

ggplot(iris, aes(x=Sepal.Length, y=Species)) +
  geom_boxplot(fill=c("#faf0ca","#f4d35e","#ee964d"),  # color de relleno
               color="#0d3b66",    # color de lineas
               alpha=0.5)+
  geom_point(color=c6,alpha=0.2)     # color puntos

Gráficos con gganimate

library(gapminder) # paquete contiene data Gapminder
library(gganimate) # paquete para animacion grafica

ggplot(gapminder, aes(gdpPercap, lifeExp, size = pop, colour = country)) +
  geom_point(alpha = 0.7, show.legend = FALSE) +
  scale_colour_manual(values = country_colors) +
  scale_size(range = c(2, 12)) +
  scale_x_log10() +
  facet_wrap(~continent) +
  # especificación del la transición animada - gganimate
  labs(title = 'AñoYear: {frame_time}', x = 'GDP per capita', y = 'life expectancy') +
  transition_time(year) +
  ease_aes('linear')

https://gganimate.com/

Anàlisis de datos con R Cap,7 ggplot2
ggplot2 resumen
